振动检测仪
产品型号: YVA-4T
产品品牌: 亚泰光电

仪器适用范围:
    主要用于测量、分析和诊断工业领域中的大型旋转设备,例如:汽轮发电机组、水轮发电机组、压缩机组、风机、电机、泵等设备的运行状态及其性能,做到预知故障维修,确保机组安全、稳定地运行。

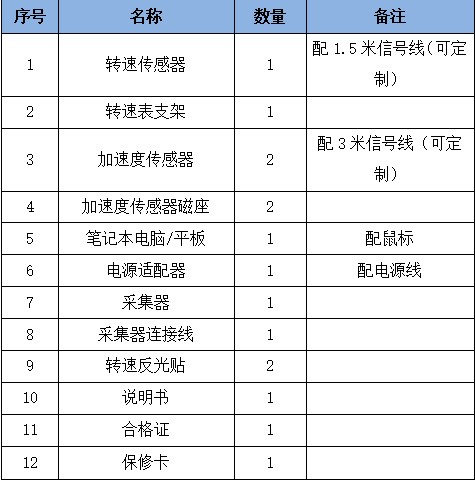

设备组成



设备功能:
  1、转子现场动平衡测量
  2、振动强度测量
  3、转子转速无触点测量
  4、多种谱图分析功能,时域、频域(幅值谱、功率谱、阶次谱)、轴心轨迹、倒频谱和包络分析(包络谱和包络信号)。
  5、内置数据库,可进行故障自动识别和学习
  6、内置故障标准,故障阈值判断
  7、本机软件完美兼容windows系统,方便在办公电脑进行数据分析

产品特点:
  1、支持单面/双面动平衡测量功能
  2、故障自动识别故障自动识别系统,轴心轨迹自动识别功能,基于数据库大数据分析,对采集到的信号进行故障自动分析,解决振动分析中部分人员经验不足的难题;用户可以建立自己的故障数据库
  3、配备倒频谱、包络谱等多种谱分析方法
  5、完美集成数据采集、分析、存储功能,现场/实验室自由携带,使用更随心。
  6、图标式操作菜单,操作更简单;系统自动修复功能


产品参数:
  1采样参数:
  1.1、4个采集通道, 3个振动+1 个转速;
  1.2  24位A/D转头 ,连续采样,单通道最大采样率为100kHz
  1.3工作温度:-10℃-50℃

  传感器:
  1、加速度传感器
  1.1磁座/螺纹连接,标配传感器灵敏度为100mV/g
  1.2测量范围0-50g;频率范围0.4-10kHz
  1.3工作温度:-50℃-120℃
  2、转速表
  2.1非接触,直读式
  2.2测距25mm-1000mm;测量范围7rpm-60000rpm
  2.3工作温度:-10℃-50℃

  存储参数:
  1、可存储原始数据,保存为tdms 格式
  2、可连续存储特征值数据,保存在数据库中
  3、诊断功能:参考ISO10816、ISO2372 标准,自动阈值报警
  回放功能:
  1、波形回放,模拟mp3 回放方式
  2、振动信号的声音回放、分析功能回放
  3、特征值历史趋势分析

  强大的振动分析功能:
  1、时域分析:包括时域波形、频域等,实时显示多种有量纲参数(峰值、平均值、有效值)和多种无量纲参数;便于设备运行状态判断;小波包分析功能,便于精密诊断;
  2、频谱分析:包括幅值谱、指数谱、倒频谱分析等,实时显示十个最大谱峰及对应频率;各种窗函数任选;线性、指数分析、用于不平衡、不对中、轴弯曲、轴裂纹等各种旋转机械常见故障分析;
  3、平均分析:时域同步平均、时域平均谱、频域平均谱;
  4、可用于判别共振、油膜震荡、不平衡、轴弯曲等故障;
  5、轴心分析:通过与在线传感器连接,可以做轴心轨迹。
