内窥视觉检测发展历程
发布时间:2021-8-6

      什么是内窥视觉检测?

      内窥视觉检测是一种利用工业内窥镜对容器、管道、不可拆卸设备的内部、狭小缝隙的内表面、水油等液面以下部位和特殊环境下人视力无法直接观察到的区域进行质量控制的可视检测方法。

      内窥视觉检测设备,亦称内窥镜,是一种多学科通用的工具,其功能是能对弯曲管道深处探查,能观察不能直视到的部位,能在密封空腔内观察内部空间结构与状态,能实现远距离观察与操作。

      国内在20世纪70-80年代开始从国外引进内窥视觉仪产品,主要用于航空航天产品内部多余物控制及一些零部件的质量检查。而现在仪器种类繁多,工业内窥镜就是其中之一。近年来,国内内窥视觉检测已进入了实用阶段,越来越多地运用于产品生产过程的质量控制,并发展成为一种常规的检测手段。

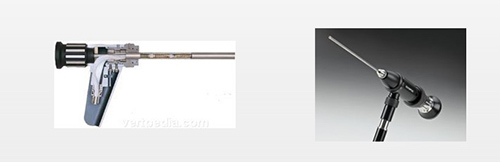

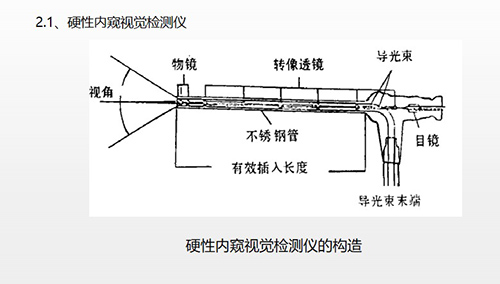

      硬性内窥视觉检测仪


      硬性内窥视觉检测仪

      工作原理:利用转像透镜光学技术来传送影像, 并由光导纤维提供传光照明。为了传送清晰图像, 该窥镜的有效不锈钢插入部分内设计若干光学元件的转像透镜系统。内置光纤把需照相光线从独立的冷光源直接传送至工作位置上。产品规格: 直径1~ 20mm、长度50~ 1000mm。

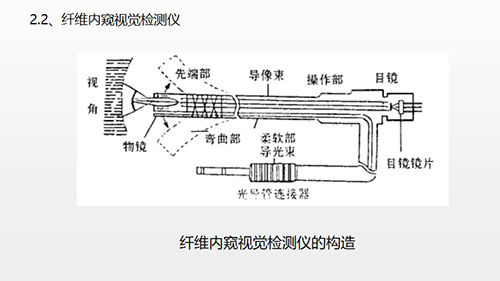

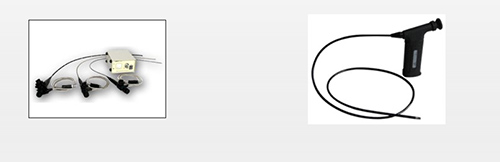

      纤维内窥视觉检测仪


      纤维内窥视觉检测仪

      工作原理:由高品质的传像纤维来传送图像, 通过目镜直接观察。纤维窥镜由插入部(前端部、弯曲部与柔软部)、操作部与目镜部组成。传像纤维束, 光纤及调校前端摆头角度的钢丝均全部内置。并且另配有专用的冷光源。产品规格: 直径2. 4~ 12mm、长度5~6000mm。

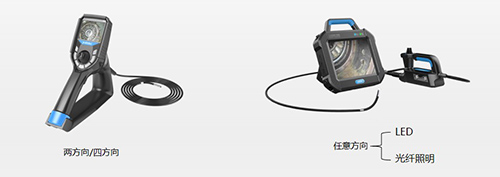

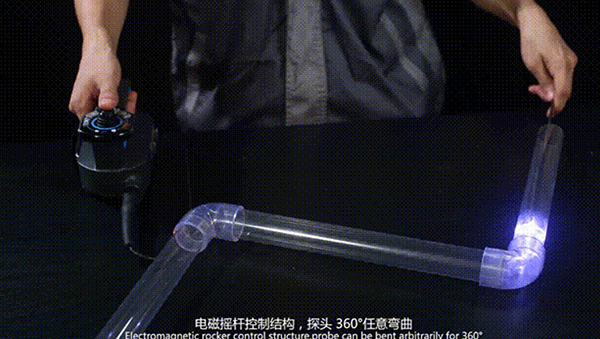

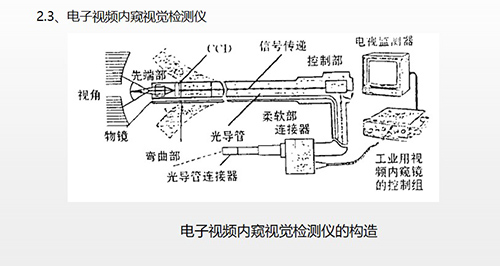

      电子视频内窥视觉检测仪


      电子视频内窥视觉检测仪

      工作原理:通过物镜成像传至CMOS耙面上, 然后CMOS再把光像转变成电子信号, 把数据转送至视频内窥镜控制组, 再由该控制组把影像输出至监视器或计算机上的原理。产品规格: 直径6~ 20mm、长度2~ 100m。

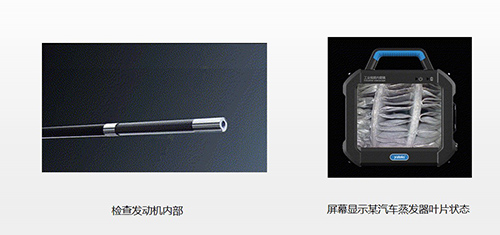

检查发动机内部 :屏幕显示某汽车蒸发器叶片状态

      本文首发深圳市亚泰光电技术有限公司官网,亚泰光电,国家高新技术企业和深圳知名品牌,10余年工业内窥镜油品分析仪研发、生产行业经验,世界500强指定合作供应商,产品优惠热线:0755-86656083 86656390,联系我们获取更多让您怦然心动的详情,期待您的指导与交流!
