污染度分析技术——颗粒计数器
发布时间:2022-4-1

基本概念:

      对有机液体、聚合物溶液进行不溶性微粒的检测,检测在油中的固体颗粒的大小以及对应的数量。

     【液压系统的故障大约有70%是由于油液污染引起的,而固体颗粒是液压和润滑系统中最普遍、危害作用最大的污染物,过多颗粒物会堵塞油滤,擦伤密封件,堵塞或者磨损原件;通过检测油液中的油液颗粒含量,不仅可以提高系统的可靠性和延长系统的寿命,而且还可以降低事故发生率,提高生产效率】



检测方法:
      目测法,重量法,显微镜计数法,压差计数法,自动颗粒计数法(光散热法和遮光法,用于油液检测的是遮光法);
      由于污染度检测是大量的数字,手工输入检测报告是极易发生差错,也不利于控制人为调整检测结果的情况。为此,实现自动检测-自动数据处理-自动生产检测报告-自动存储归档“非常必要。

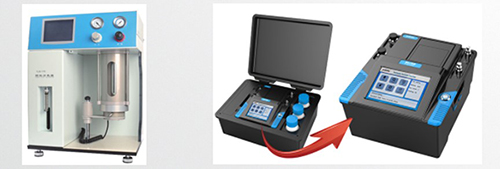

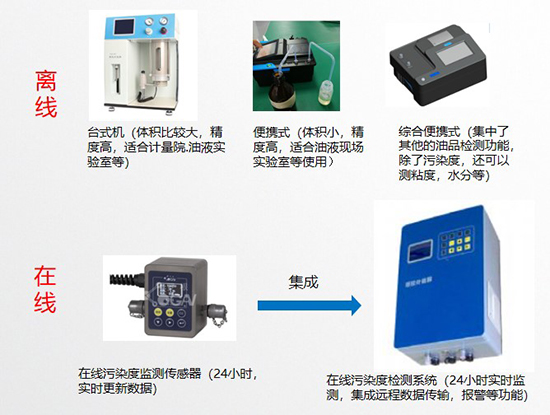

      利用遮光法,有离线(取样、间断)分析和在线监测两类设备。



基本原理:

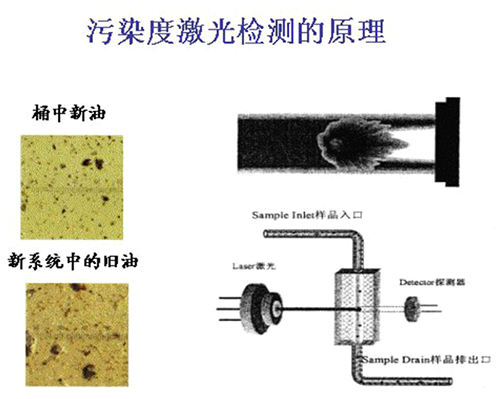

      遮光法油液颗粒污染度检测仪采用ISO4402/ISO11171规定的遮光法(Light Extinction)(又称为光阻法或消光法)原理进行油液污染度检测,具有检测速度快,抗干扰性强,精度高,重复性好等优点。

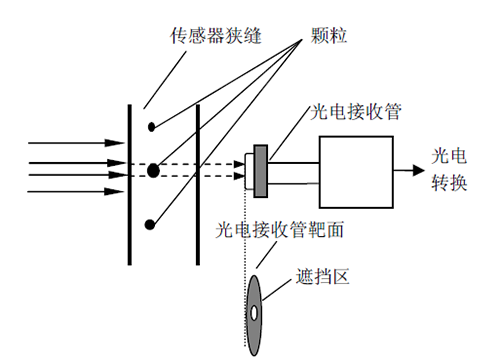

      遮光法原理如图所示。平行光束垂直穿过截面积为A的样品流通室,照射到光电接收器上,当液流中没有颗粒时,电路输出为E的电压,当液流中有一个投影面积为a的颗粒通过样品流通室时,阻挡了平行光束,使透射光衰减,此时在电路上输出一个幅度为E。的负脉冲:
E。=(a/A)×E
      若颗粒为球形,或以等效直径d描述该颗粒,且E等于10v,则E。=7.854×d2/A 即颗粒的投影面积和脉冲电压幅值呈线性关系。

检测标准(污染等级判断标准):
      经过颗粒计数器的检测,自动计数颗粒计数器会依照国内外的检测标准给出污染等级判定。 检测标准有: GB/T14039、GJB420A-96、GJB420B-06、NAS1638、ISO4406-99、ISO4406-87、SAE749D、ΓOCT17216、AS4059D、DL/T1096等。

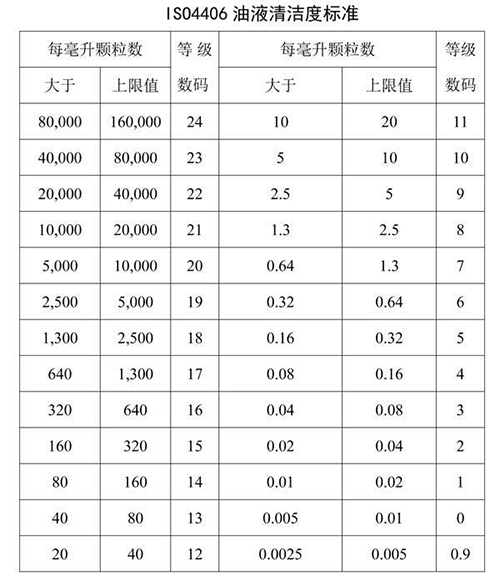

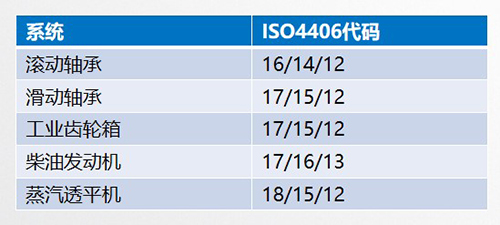

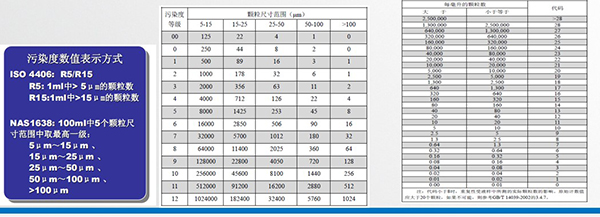

      油液污染度常用国际ISO4406-1999污染度等级标准表示,它是以1ml润滑油中颗粒数来表示,采用三个数码代表污染度等级,前一数码代表1ml油样中尺寸大于4 μm的颗粒数等级,中间的数码代表1ml油样中尺寸大于6 μm的颗粒数等级,最后的数码代表1ml油样中尺寸大于14 μm的颗粒数等级。

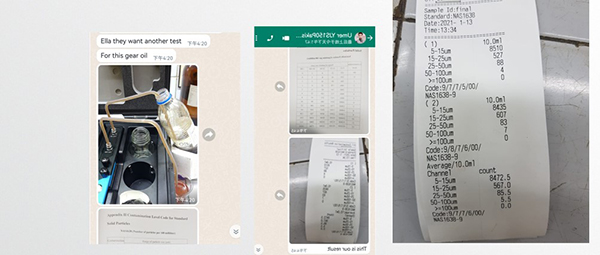

      案例:巴基斯坦一油液实验室用自动颗粒计数器对齿轮油做污染度检测,检测结果依照NAS1638的标准,污染等级为9



颗粒计数器的优/劣势
优势:
可做定量分析,适用粒度范围1-600μm(因传感器不同范围会有所不同);检测速度快,自动完成检测;
可以用于实验室污染度检测和在线监测;
对实验室条件没有什么要求;
成本一般。

弱势:
实验室检测时,需要先对油样进行预处理防止气泡产生;
不能做形态和成分分析。

应用: 可进行液压油、航空煤油、润滑油、变压器油(绝缘油)、汽轮机油(透平油)、齿轮油、发动机油、水基液压油等油液的污染度检测。

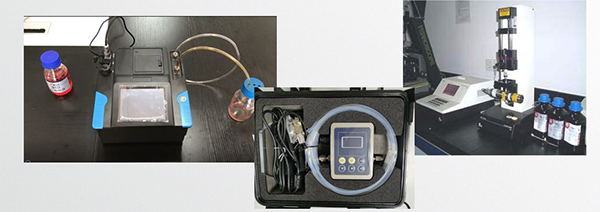

不同类型的颗粒计数器,对应不同需求的应用。


      本文首发深圳市亚泰光电技术有限公司官网,亚泰光电,国家高新技术企业和深圳知名品牌,10余年工业内窥镜油品分析仪研发、生产行业经验国内外知名企业合作供应商,产品优惠热线:0755-86656083 86656390,联系我们获取更多让您怦然心动的详情,期待您的指导与交流!
