基于射线的无损检测新技术在承压设备上的应用-数字阵列探测器(DR)射线

作者:   发布日期:2016-5-3   点击数:844

文章导读:本文系江苏省特种设备安全监督检验研究院强天鹏教授“承压特种设备无损检测新技术应用进展”讲义第二篇章,文章紧接上一篇:“承压特种设备无损检测新技术应用进展-概述篇”往下阐述,更多精彩内容敬请您的持续关注!

基于射线的无损检测新技术-数字阵列探测器(DR)射线检测技术在承压设备上的应用。

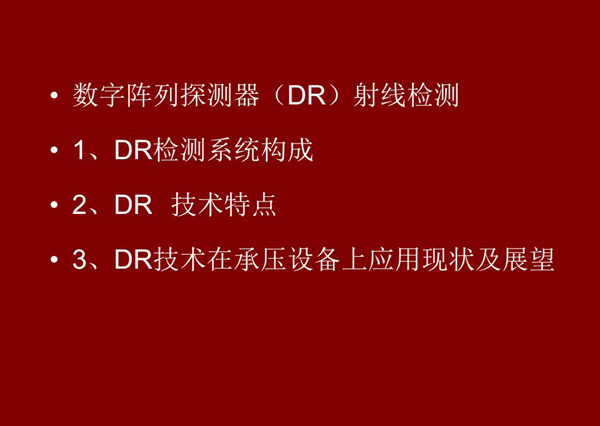

DR射线检测技术概述:1、DR检测系统构成;2、DR技术特点;3、DR技术在承压设备上应用现状及展望

DR系统的组成架构:射线源、被检工件、面阵探测器、探测器控制器、射线源控制器、计算机设备

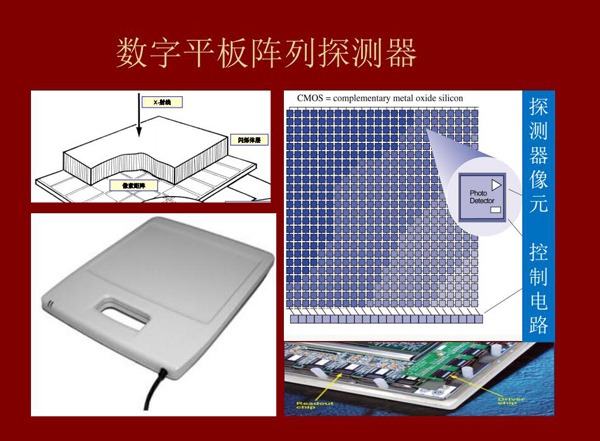

数字平板阵列探测器原理图

DR数字射线照相技术所涉及技术环节:底片扫描、计算机射线照相、线阵列扫描、平板探测器、图像增强器实时成像等。

DR系统配套的检测工装:适用大直径容器单壁透照和适用小直径容器双壁单影

DR技术具有如下优点:成像速度快,易保存、运行成本低等;同时也有一定的局限性:价格高昂、空间分辨率  较差、平板较重,不能紧贴工件等。

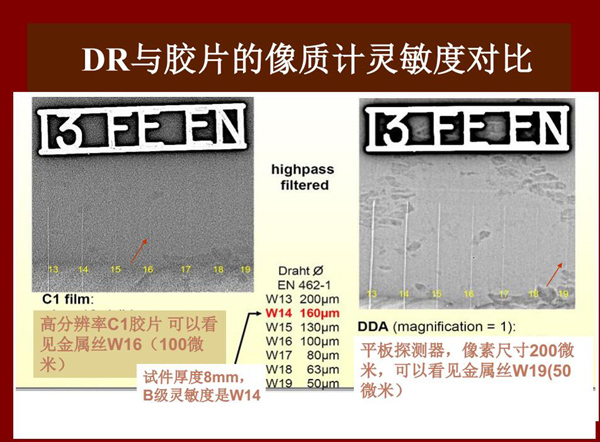

DR与胶片的像质计灵敏度对比,可以看出:高分辨率C1胶片可以看见100微米金属丝,而DR平板探测器可以看  见50微米金属丝

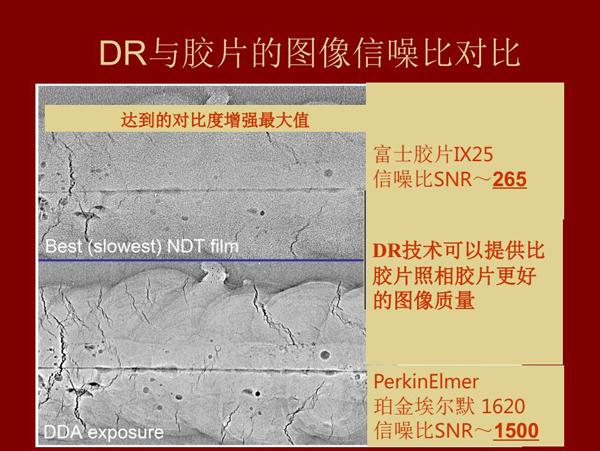

DR与胶片的图像信噪比对比,DR技术可以提供比胶片照相胶片更好的图像质量。

DR的成像速度有低速10-30帧/秒;、一般30-60帧/秒、高速100-300帧/秒几种,几秒一幅图像或每秒几幅图  像;高速DR更是可以达到每秒几十幅图像;

DR技术在承压设备上应用现状:1、大量应用于气瓶制造生产线;2、大量应用钢管生产线;3、大量应用锅炉  小径蛇形管生产线

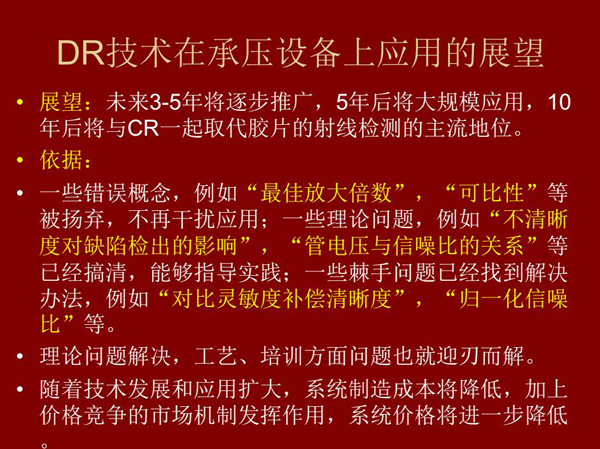

DR技术在未来3-5年将逐步推广,5年后将在承压设备上大规模应用,10年后将与CR技术一起取代胶片检测技术

                                                      未完,待续.......
