工业内窥镜组成之光源系统和传动系统
发布时间:2021/9/6

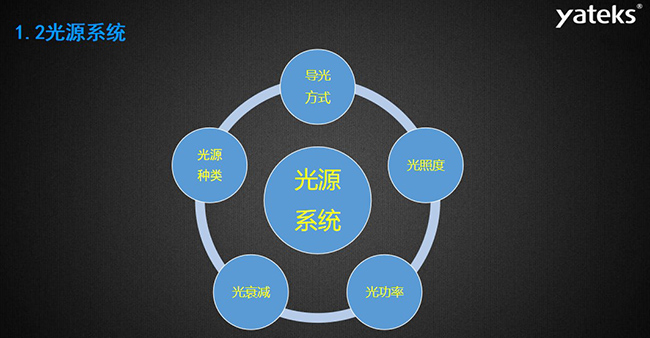

工业内窥镜的光源系统主要包含:导光方式、光照度、光源种类、光衰减和光功率

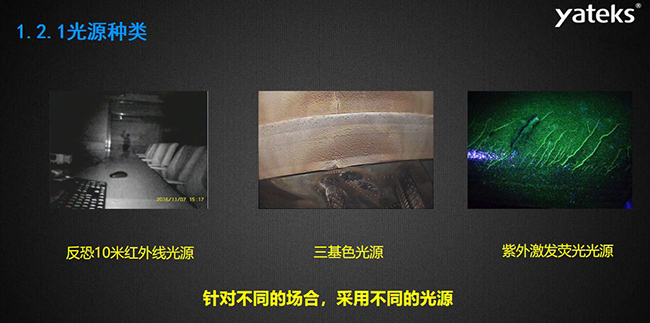

针对不同的场合,采用不同的光源种类,如反恐10米红外线光源,三基色光源和紫外激发荧光光源

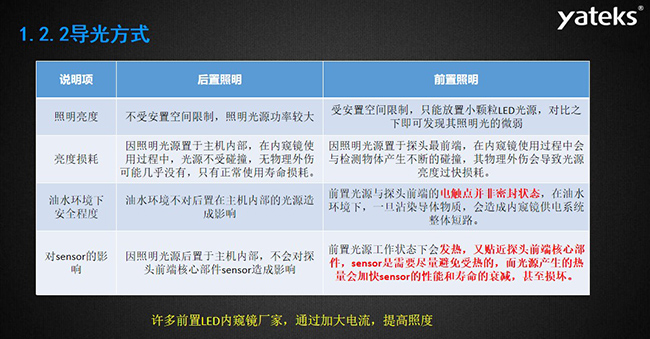

导光方式包括前置LED和后置光纤LED,前置LED:镜头前端上安装的LED灯进行发光照亮,后置光纤LED:将照明光源LED颗粒安放在主机内部, 通过低损耗导光光纤将光由主机内部传导至探头前端出光口处

导光方式几个常见影响因素:照明亮度、亮度损耗、油水环境下安全程度,许多前置LED内窥镜厂家,通过加大电流,提高照度, 因照明光源置于主机内部,在内窥镜使用过程中,光源不受碰撞,无物理外伤可能几乎没有,只有正常使用寿命损耗。 油水环境不对后置在主机内部的光源造成影响,前置光源与探头前端的电触点并非密封状态, 在油水环境下,一旦沾染导体物质,会造成内窥镜供电系统整体短路。

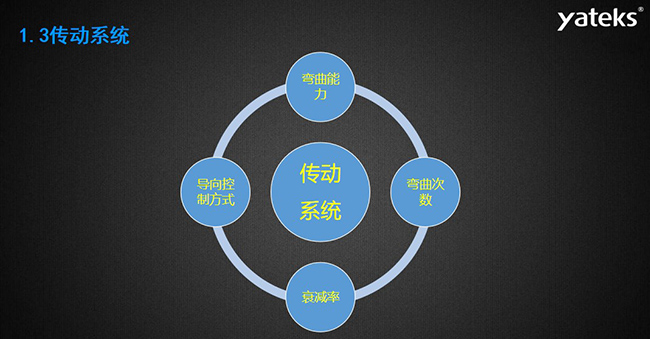

内窥镜传动系统包含的四大方面:导向控制方式、弯曲能力、弯曲次数、衰减率

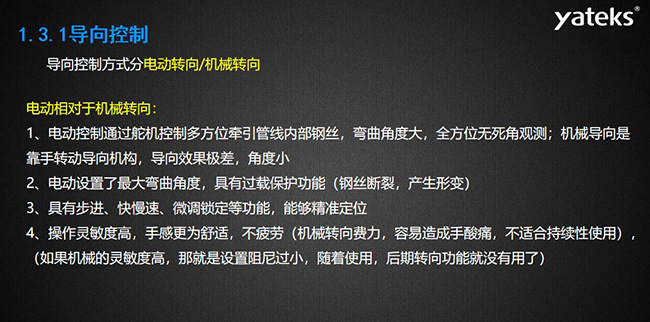

导向控制方式分电动转向/机械转向,电动控制通过舵机控制多方位牵引管线内部钢丝,弯曲角度大, 全方位无死角观测;机械导向是靠手转动导向机构,导向效果极差,角度小;电动设置了最大弯曲角度, 具有过载保护功能(钢丝断裂,产生形变);具有步进、快慢速、微调锁定等功能,能够精准定位;操作灵敏度高, 手感更为舒适,不疲劳(机械转向费力,容易造成手酸痛,不适合持续性使用), (如果机械的灵敏度高,那就是设置阻尼过小,随着使用,后期转向功能就没有用了)

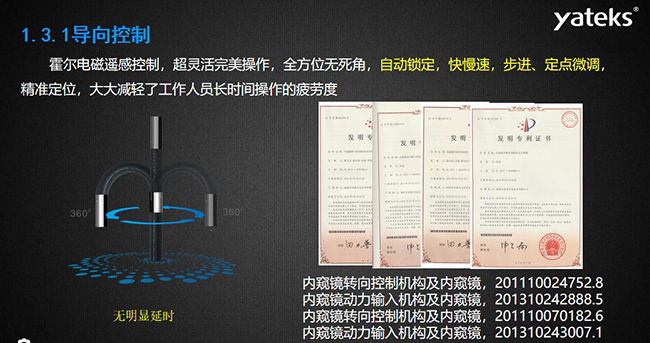

霍尔电磁遥感控制,超灵活完美操作,全方位无死角,自动锁定,快慢速,步进、定点微调,精准定位, 大大减轻了工作人员长时间操作的疲劳度

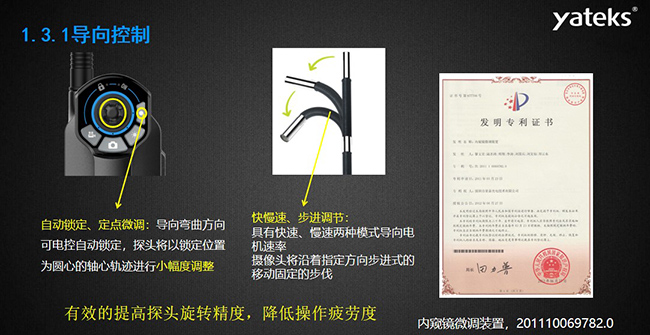

自动锁定、定点微调:导向弯曲方向可电控自动锁定,探头将以锁定位置为圆心的轴心轨迹进行小幅度调整; 快慢速、步进调节:具有快速、慢速两种模式导向电机速率,摄像头将沿着指定方向步进式的移动固定的步伐

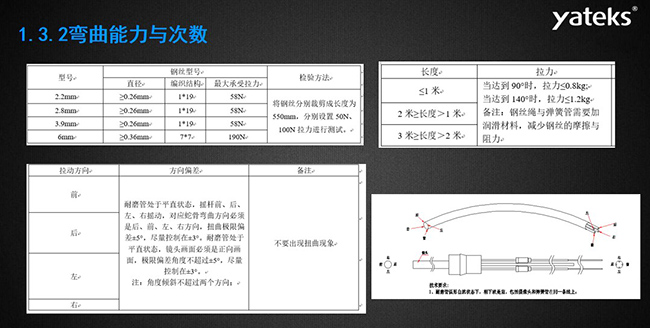

亚泰光电工业内窥镜弯曲能力与次数测试

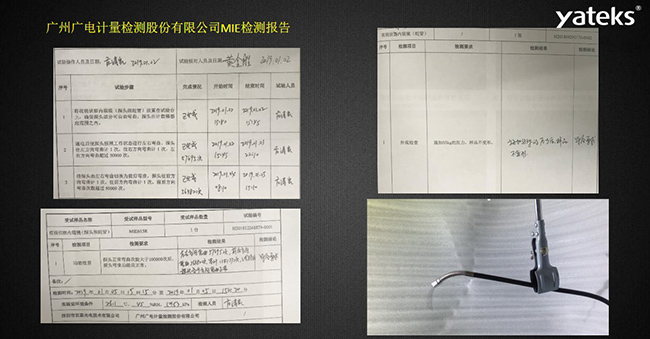

亚泰光电MIE系列360度旋转工业视频内窥镜相关传动测试报告

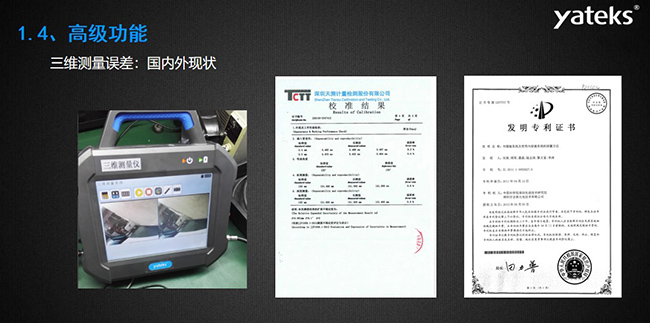

工业内窥镜高级功能:亚泰光电三维测量内窥镜三维测量误差相关测试报告

      本文首发深圳市亚泰光电技术有限公司官网,亚泰光电,国家高新技术企业和深圳知名品牌,10余年工业内窥镜油品分析仪研发、生产行业经验,世界500强指定合作供应商,产品优惠热线:0755-86656083 86656390,联系我们获取更多让您怦然心动的详情,期待您的指导与交流!
