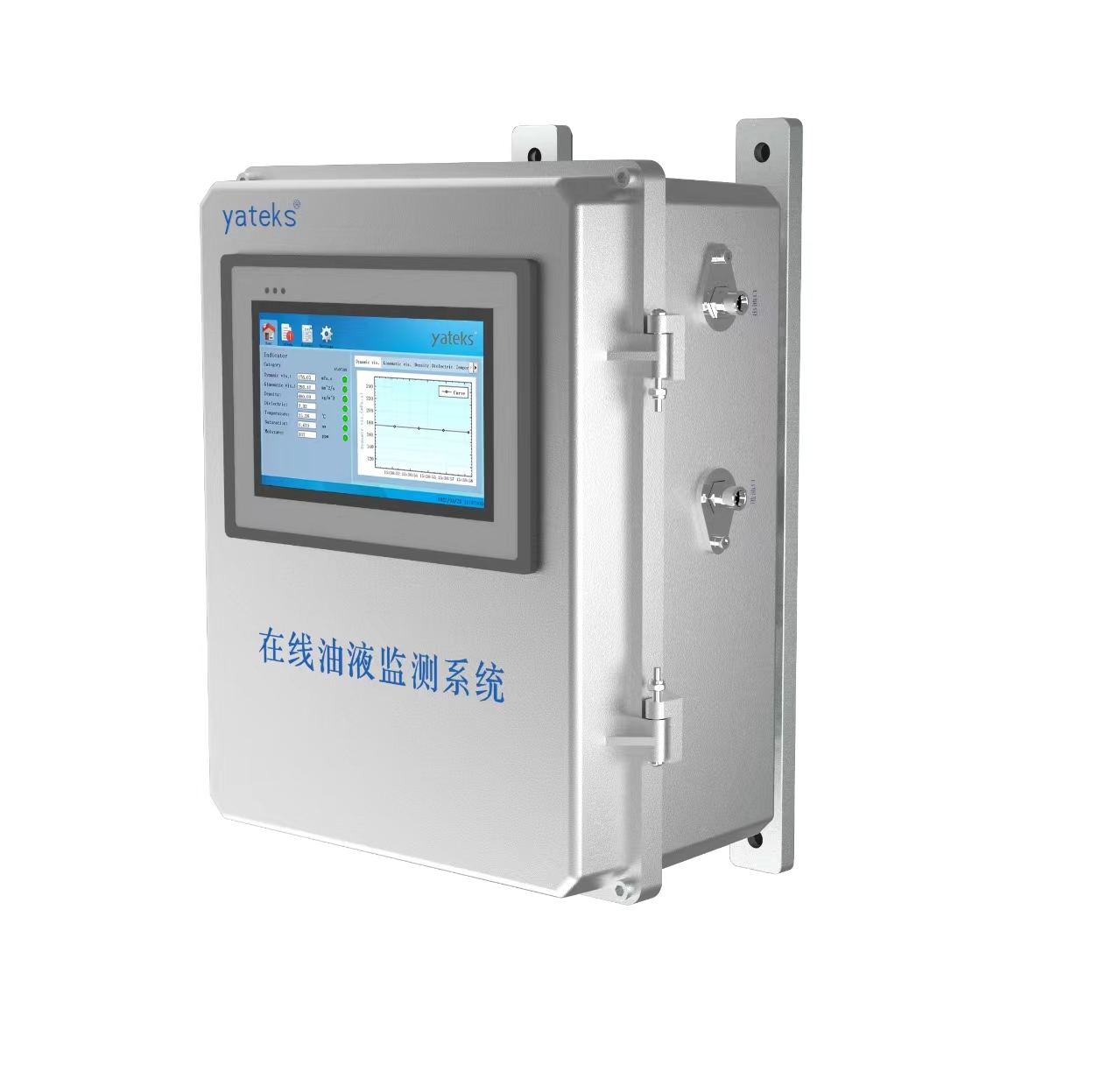

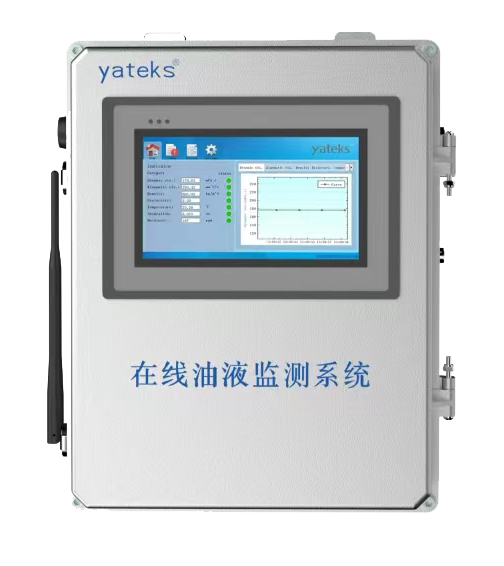

YOL润滑系统油液在线监测系统
产品型号: YOL
产品品牌: 亚泰光电

高精度压力检测单元和油液质量分析单元构成,其主要参数如下:

1、数据采集单元

      通道数:≥100路; 采集范围: ±5V、 ±10V、 ±15V、 ±24V; 通道转换时间:10ms; 精度:不低于0.5级。

2、高精度激励单元

      通道数:≥100路; 输出参数:(0~10V)VDC ±10mV、(0~50V)VAC(50HZ~5000HZ,精度为1%,连续可调); 精度:不低于0.5级。

3、高精度压力检测单元

      温度范围:-55℃~+250℃; 量程:0~200kPa、0~10MPa、0~60MPa; 精度:优于0.25%FS; 零点漂移:优于1.5%FS@100℃; 热灵敏度漂移:优于1.5%FS@100℃; 长期稳定性:优于0.1%FS/年; 固有频率:≥200kHz。

4、油液质量分析单元

      (1)离线油液分析单元:运动粘度、水分含量、闭口闪点磨粒信息,其技术指标如下:

      粘度:能够测量40℃(环境温度≤40℃时)、100℃运动度;检测范围3Cst~200Cst;检测精度±10%;

      水分:检测范围0.03%~2%;检测精度 ±0.1%(绝对值);

      闭口闪点:检测范围70℃~250℃;检测精度 ±5℃;

      磨粒:检测范围10~200μm;

主机外形尺寸≤310mm X 310mm X 230mm。

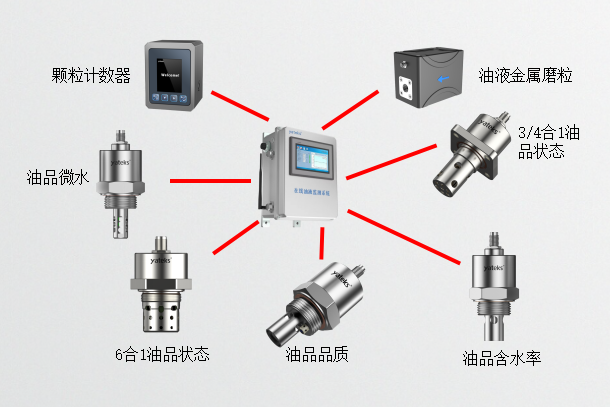

      (2)在线油液分析单元:在线油液分析单元包括一个五合一传感器(粘度、密度、污染度、温度及水分测量)、一个六合一传感器(粘度、密度、污染度、温度、水分及磨粒测量),传感器高度集成化,装置便于固定,采集盒能实现传感器数据采集及信号传输,通过上位机可实时显示监测数据,其技术要求如下:

      污染度:油品品质1-10;准确度 ±3%;

      温度:温度范围-40℃-85℃;分辨率0.1℃;

      密度:最小测量值700kg/m3、最大测量值1200kg/m3;精度≤ ±5kg/m3;

      水分:相对含水范围0-100%RH;分辨率0.1%RH;测量精度≤ ±3%(0-80%RH)(0-60℃)%FS;

      粘度:最小测量值0.5mPa-s,最大测量值50mPa-s;精度≤ ±5%。;

      磨粒:铁磁性屑末检测识别能力(钢球)0.100mm(最小通径φ8),非铁磁性磨粒识别能力0.200mm(最小通径φ8),测量分辨率定量区分100um,检出率不低于80%;

      五合一传感器整体尺寸:长度≤120mm,直径≤60mm;

      六合一传感器整体尺寸:≤230 X 150 X 110mm(不包括油管及油管接头);

5、平台及软件要求

      (1)综合测试软件: 软件具备激励设置、数据采集、数据储存、数据导出、数据打印功能,具有报表管理能力。 补偿用自动测试软件:支持补偿数据标定,在给定激励条件下,通过采集值与标准值的对比,可自动记录标定数据; 总测自动测试软件:全自动测试,在给定激励条件下,通过采集值与标准值的对比,可自动判断传感器是否符合要求;

      (2)油液在线分析软件:能够实时显示油液品质参数、动态曲线信息;

      (3)工控主机+显示器:intel core i7,16g内存,2个显示接口,与机柜适配;

      (4)机柜:机柜内设备布局合理。
