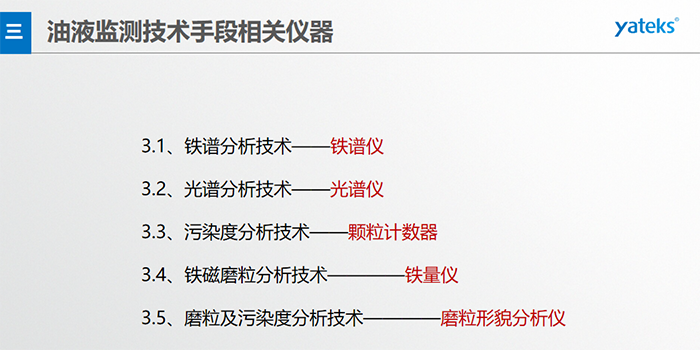

油液监测技术手段相关仪器----铁谱仪
发布时间：2022/3/23

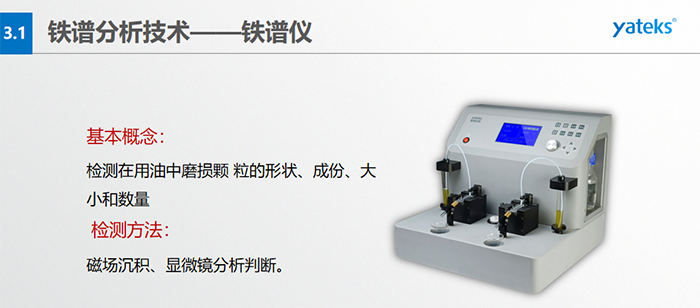

基本概念：检测在用油中磨损颗 粒的形 状、成份、大小和数量；检测方法：磁场沉积、显微镜分析判断。

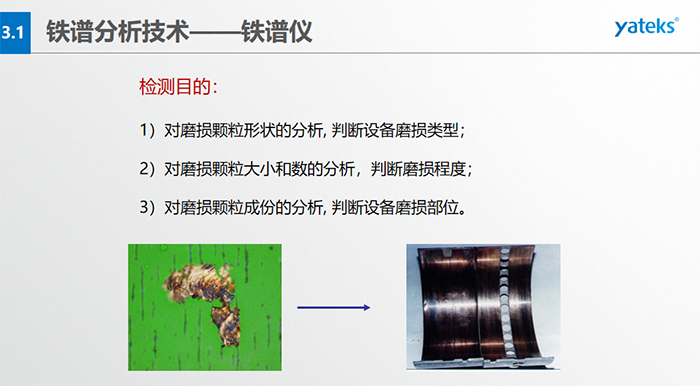

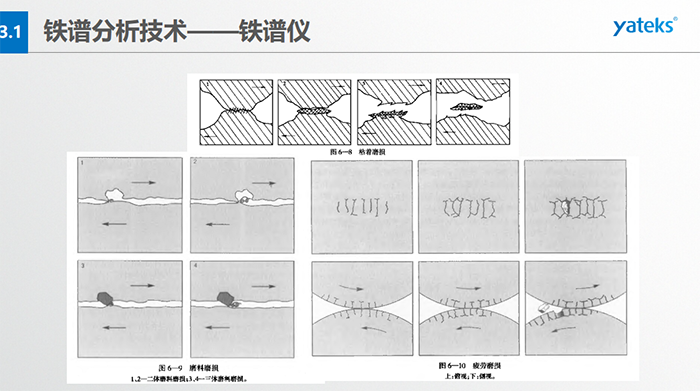

检测目的：1）对磨损颗粒形状的分析, 判断设备磨损类型；2）对磨损颗粒大小和数的分析，判断磨损程度；3）对磨损颗粒成份的分析, 判断设备磨损部位。

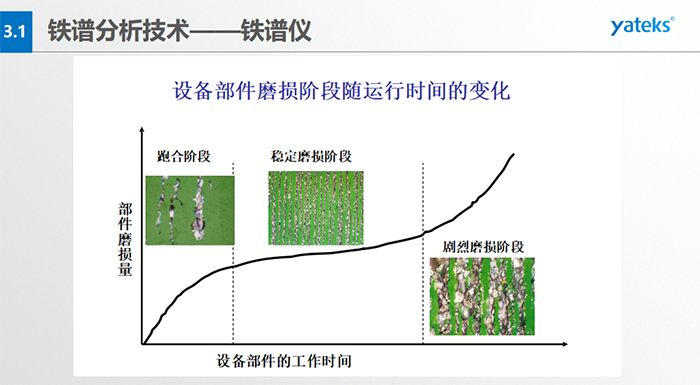

设备部件磨损阶段运行时间的变化：跑合阶段、稳定磨损阶段、剧烈磨损阶段

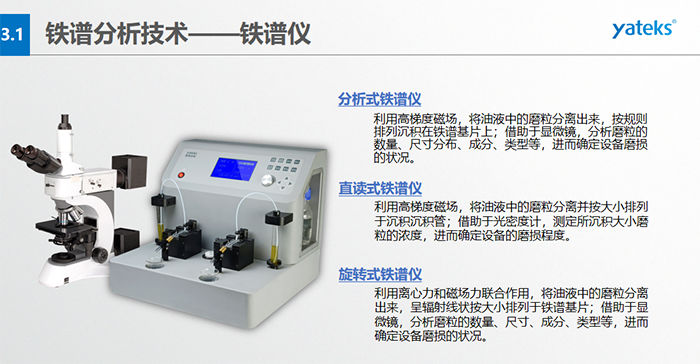

分析式铁谱仪：利用高梯度磁场，将油液中的磨粒分离出来，按规则排列沉积在铁谱基片上；借助于显微镜，分析磨粒的数量、 尺寸分布、成分、类型等，进而确定设备磨损的状况。直读式铁谱仪：利用高梯度磁场，将油液中的磨粒分离并按大小排列于沉积沉积管； 借助于光密度计，测定所沉积大小磨粒的浓度，进而确定设备的磨损程度。旋转式铁谱仪：利用离心力和磁场力联合作用， 将油液中的磨粒分离出来，呈辐射线状按大小排列于铁谱基片；借助于显微镜，分析磨粒的数量、尺寸、成分、类型等，进而确定设备磨损的状况。

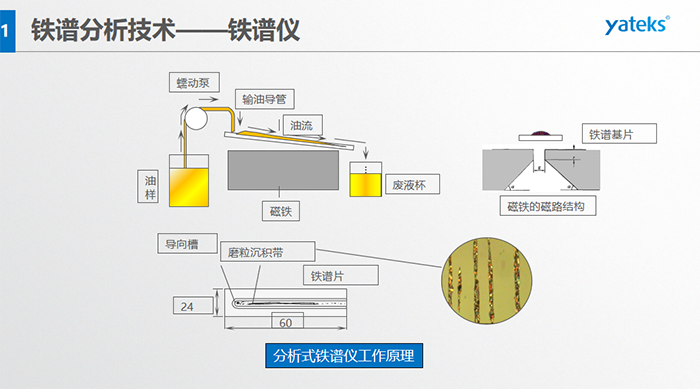

分析式铁谱仪工作原理：输油导管、油流、磁铁、油样、铁谱基片、磁铁的磁路结构等

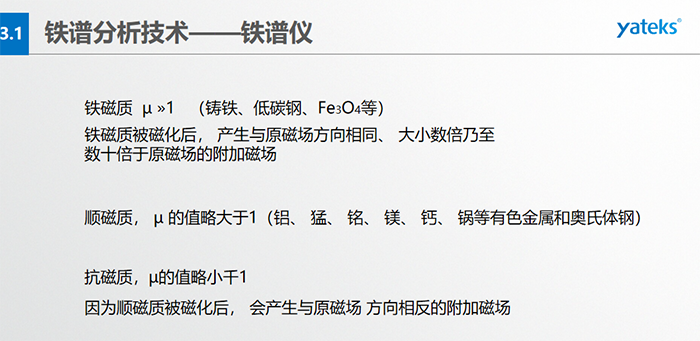

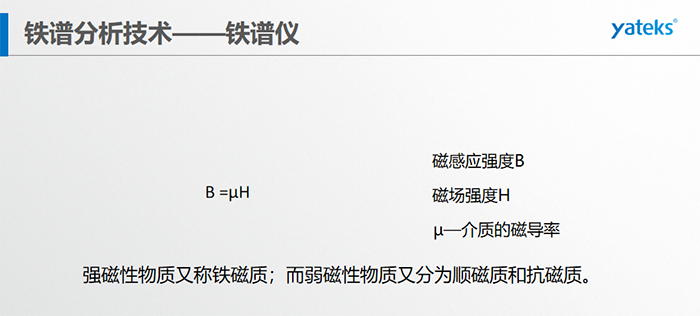

强磁性物质又称铁磁质；而弱磁性物质又分为顺磁质和抗磁质。

铁磁质被磁化后， 产生与原磁场方向相同、 大小数倍乃至数十倍于原磁场的附加磁场，因为顺磁质被磁化后， 会产生与原磁场 方向相反的附加磁场

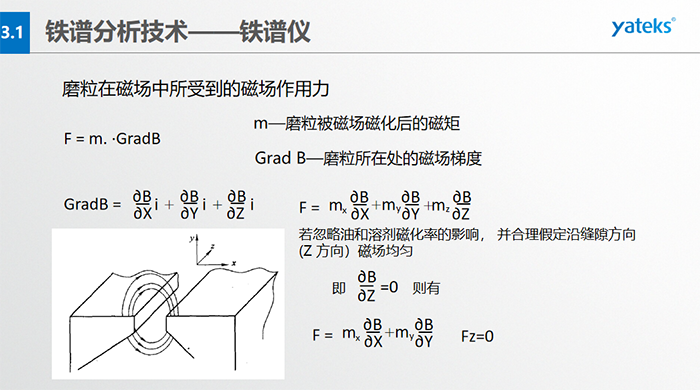

磨粒在磁场中所受到的磁场作用力，若忽略油和溶剂磁化率的影响， 并合理假定沿缝隙方向 (Z 方向）磁场均匀

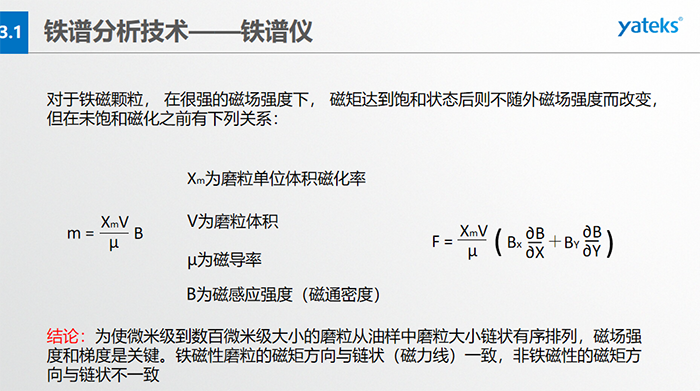

为使微米级到数百微米级大小的磨粒从油样中磨粒大小链状有序排列，磁场强度和梯度是关键。铁磁性磨粒的磁矩方向与链状（磁力线）一致，非铁磁性的磁矩方向与链状不一致

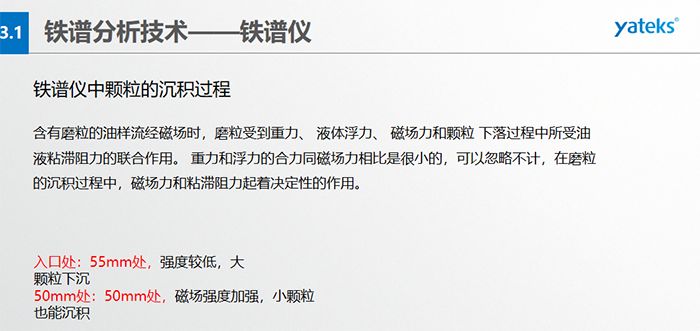

铁谱仪中颗粒的沉积过程：含有磨粒的油样流经磁场时，磨粒受到重力、 液体浮力、 磁场力和颗粒 下落过程中所受油液粘滞阻力的联合作用。 重力和浮力的合力同磁场力相比是很小的，可以忽略不计，在磨粒的沉积过程中，磁场力和粘滞阻力起着决定性的作用。

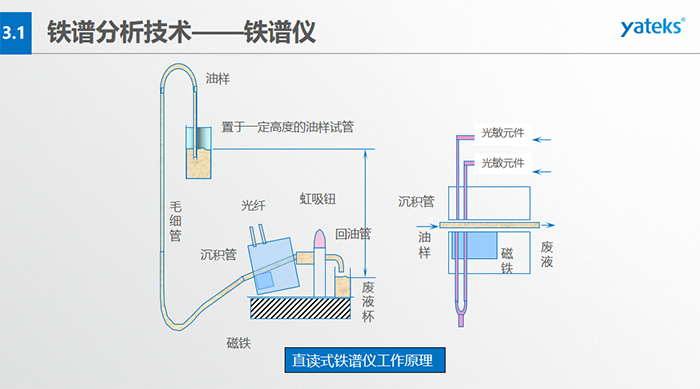

直读式铁谱仪工作原理：油样、置于一定高度的油样管、毛细管、沉积管、回油管、磁铁、废液等

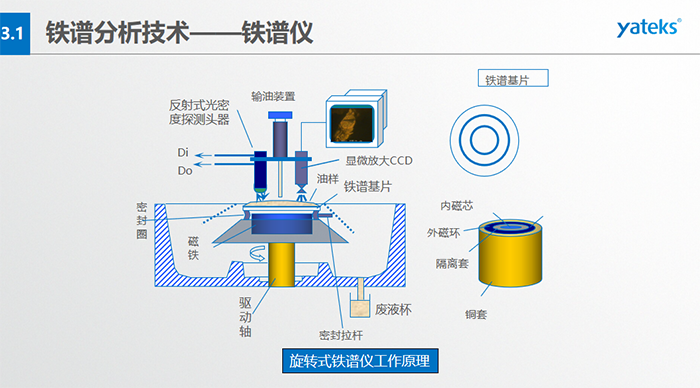

旋转式铁谱仪工作原理：输油装置、铁谱基片、反射式光密度探测头器、显微放大CCD、密封圈、磁铁等

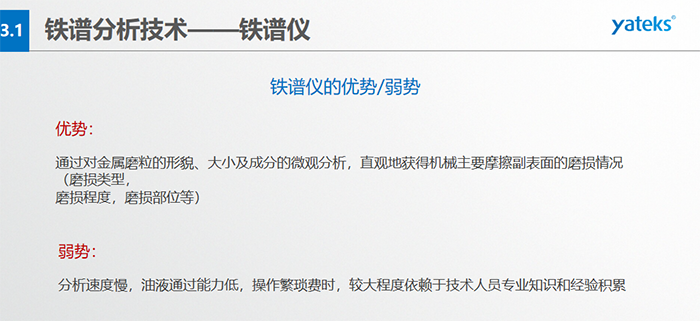

铁谱仪的优劣势-优势：通过对金属磨粒的形貌、大小及成分的微观分析，直观地获得机械主要摩擦副表面的磨损情况（磨损类型，磨损程度，磨损部位等）； 弱势：分析速度慢，油液通过能力低，操作繁琐费时，较大程度依赖于技术人员专业知识和经验积累
